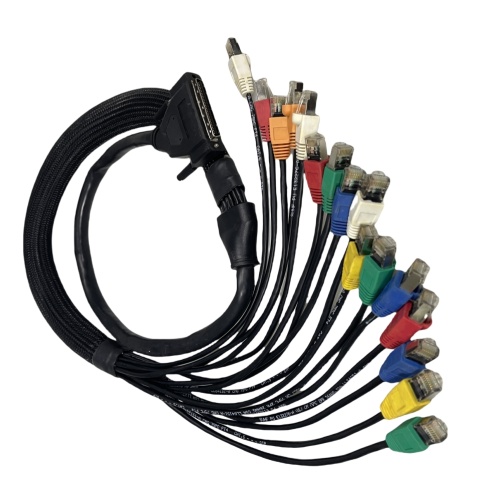

ミニリボン 68P オス - RJ45 8P8C プラグ X16

CHAMAX は、さまざまな IDC リボン コネクタ ケーブル アセンブリをカスタマイズできます。 Mini D リボン ケーブル アセンブリ、SCSI III ケーブル、VHDCI ケーブル アセンブリ、Ultra VHDCI ケーブル アセンブリ、カスタム SCSI ケーブルが含まれます。

ミニ リボン 68P オス - RJ45 8P8C プラグ X16 – 高精度データ伝送のための高密度相互接続ソリューション この高性能 IDC リボン コネクタ ケーブル アセンブリは、要求の厳しい環境でもシームレスな信号整合性を実現するように設計されています。

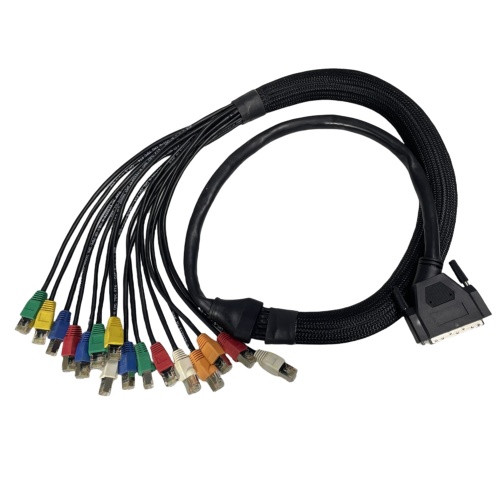

一方の端に 68 ピンの小型リボン インターフェイス、もう一方の端に 16 個の RJ45 8P8C モジュラー プラグを備えた設計で、コンパクトな電子システムと標準のイーサネット インフラストラクチャの間に信頼性の高い接続を提供します。

このパッチ ケーブルは、産業オートメーション、医療機器、通信機器のいずれで使用される場合でも、クロストークや信号劣化のない複数のチャネル間での安定したデータ転送を保証します。

主な特長: - デュアル インターフェイス設計: 16 x RJ45 8P8C プラグと組み合わせた 68P ミニ リボン オス コネクタ (IDC タイプ) - スペース効率が重要な高密度配線アプリケーションに最適化 - シールドされた導体が電磁干渉 (EMI) を低減し、クリーンな信号伝送を保証 - 精密成形コネクタにより、挿入損失を最小限に抑えた安全で耐久性のある接続を実現 - 電気的性能と機械的信頼性の国際規格に準拠 詳細説明:

ミニ リボン 68P to RJ45 ケーブル アセンブリは、組み込みシステムで使用されるピン数の多いリボン ケーブルと、ネットワーク機器で使用されるユビキタスな RJ45 モジュラー ジャックという、2 つの異なる接続世界の橋渡しをします。

    1. ケーブル: CAT.5 STP LAN ケーブル #26x2P+ドレイン線+Al./マイラー、外径=Φ4.5mm、UL2835、導体: 裸銅線、ジャケット: PVC、色: 黒、インピーダンス抵抗: 100OHMS。

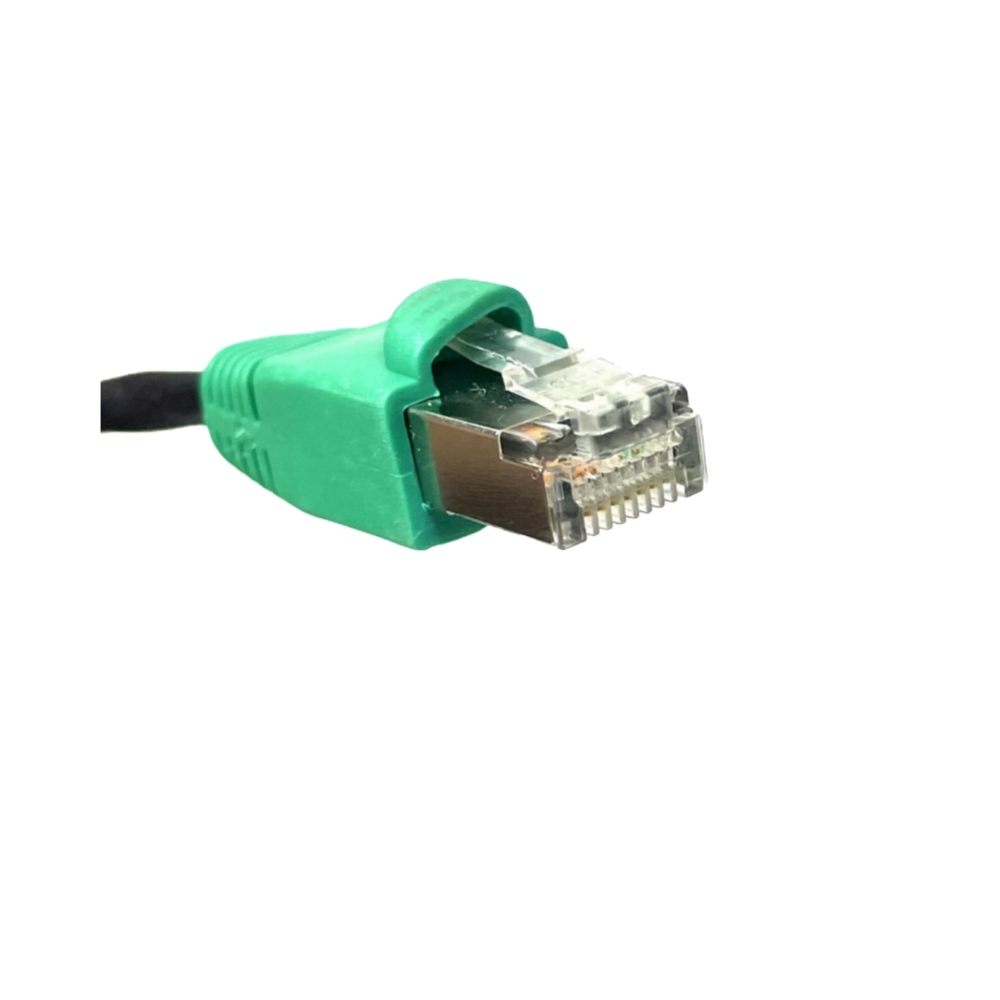

2. RJ45 モジュラープラグ: コンタクト: 30u インチ金メッキ、シェル: ニッケルメッキ、絶縁: UL94V-0、色: ナチュラル。

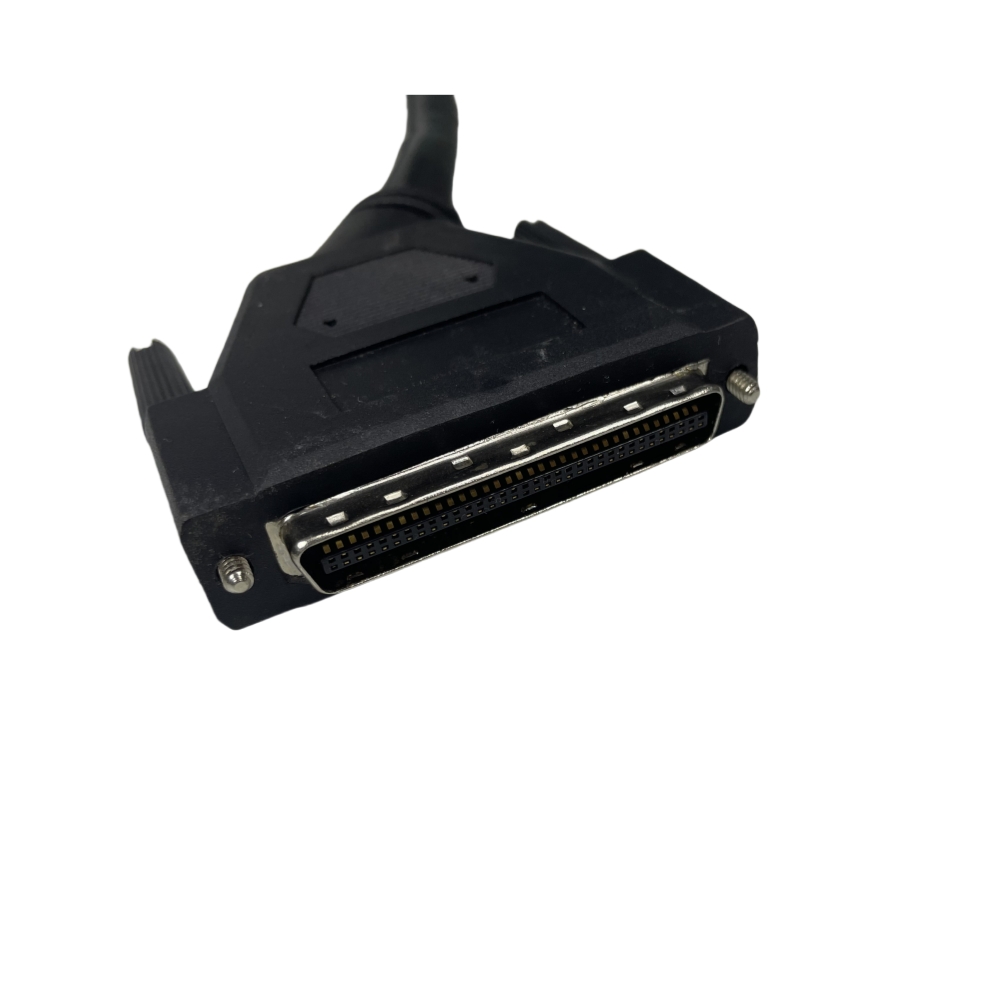

３ ．ミニDリボン68Pオス：コンタクト：15u ”金メッキ、シェル：ニッケルメッキ、絶縁体：UL94V-0 カラー：ブラック。

4. 外側成形: PVC、UL94V-0、色: 黒。

５ ．長さをカスタマイズしました。

UL認定ケーブル
RoHS、REACH準拠
